掘り込み
  AutoNC    現場で使うNCソフト & 輪郭加工 干渉計算エンジン

























              斜め切込(ランピング加工)

  まだ使われたことのない方には、1か月間の試用版をお貸しします。
  メールをください。メールに添付します。

   無料期間が過ぎました。(3年間無料でした)
   2020年10月13日まで、全部のソフトを無料開放しましたが、10月14日以降は、有料になります。
   続けてご使用になりたい方は、ご連絡ください。

      製品版のインストール方法    ライセンスの入れ方


  (4角穴 長穴 隅取り キー溝 コの字 U溝 L字 直線)

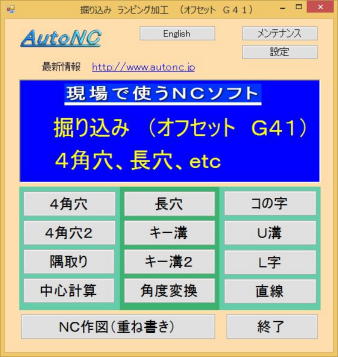

  掘り込み(オフセット) 内側から外側に加工する    掘り込み(工具中心)は下の方にあります。
                                   工具中心の方が無駄のない動きです。




 4角形にコーナーRが掛かった図形や、長穴を切削します。 小径工具で4角形の隅取りもできます。
 4角穴に深穴サイクルを追加しました。

 XY平面で転んでいてもOKです。 斜め切込(ランピング加工)を使うと、下穴なしで短時間で加工できます。
 面取りは確認用NCデータを使ってください。


   鋼材キー溝荒取り(動画)   本体キー溝連続(動画)   長穴ロケーションホール(動画)

   4角穴掘り込み(動画)   キー溝左端切り込み(動画)   隅取り(動画)



    隅取り         キー溝         4角穴          長穴
 四角 穴加工
      キー溝

    4画穴           コの字         長穴ロケーションホール






 ≪共通機能≫

 ◎1度に3本のNCデータを作成します。

   @荒取りチェック用NCデータ   …… 確認したい位置だけを移動する。
   A荒取りNCデータ       ……  @を実行した後、無人加工が可能
   B仕上NCデータ        ……  Aを実行した後、無人加工が可能

 ◎斜め切込(ランピング加工)ができます。

 ◎XY平面で転んでいてもOKです。

 ◎荒取りと仕上のそれぞれの加工時間と切削長を表示します。

 ◎NCデータの作図確認ができます。

 ◎NCコードの表示・編集ができます。


  オフセット加工の為、内側から外側に向かって加工する
   詳しくはマニュアルをご覧ください。

 4画穴掘り込み

4画穴掘り込み 荒取り オフセット加工の為内側から外側に向かって加工します   隅取り 荒取り

 長穴掘り込み

   長穴掘り込み 荒取り

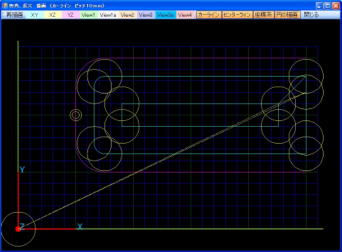

 コの字掘り込み

    コの字掘り込み 荒取り

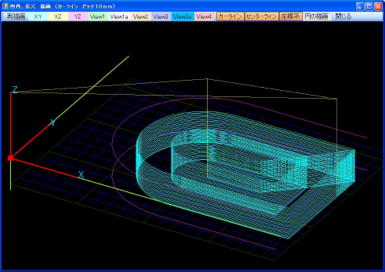

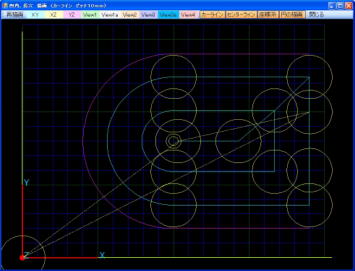

 U字掘り込み

    U字掘り込み 荒取り

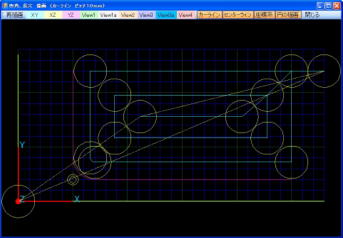

 L字掘り込み

     L字掘り込み 荒取り

 直線掘り込み

    直線掘り込み 荒取り

******************************************************

  掘り込み(工具中心) 外側から内側に加工する




 「掘り込み」の工具中心版を作成しました。
  オフセットモード(G41)がなく、工具中心の動きになったので、より無駄のない加工になりました。
  底面の全面加工のパスに無駄がなくなりました。


 掘り込み(工具中心)+ 軸変換(動画)






  工具中心加工の為、外側から内側に向かって加工する
   詳しくはマニュアルをご覧ください。

 4画穴掘り込み

 4画穴掘り込み 荒取り  工具中心加工の為、外側から内側に向かって加工します

  4画穴掘り込み 荒取り  内側の残り代により、パスが自動で計算されます。

 長穴掘り込み

    長穴掘り込み 荒取り

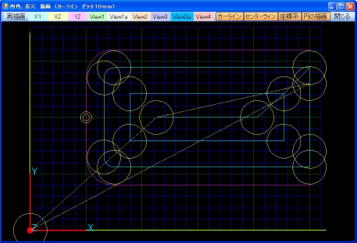

 コの字掘り込み



    コの字掘り込み 荒取り

 U字掘り込み

    U字掘り込み 荒取り

 L字掘り込み

     L字掘り込み 荒取り

 直線掘り込み

     直線掘り込み 荒取り
