スライド面加工
  AutoNC    現場で使うNCソフト & 輪郭加工 干渉計算エンジン




























  まだ使われたことのない方には、1か月間の試用版をお貸しします。
  メールをください。メールに添付します。

   無料期間が過ぎました。(3年間無料でした)
   2020年10月13日まで、全部のソフトを無料開放しましたが、10月14日以降は、有料になります。
   続けてご使用になりたい方は、ご連絡ください。

      製品版のインストール方法    ライセンスの入れ方


  (スライド 斜め加工 L字ガイド ヒールガイド 突き加工(プランジング))
    【1面加工】     【2面加工】 【3面加工】




  狭いスライド加工(動画)   ヒールガイド(動画) 30Φ ピッチ1o F4000

                ヒールガイド応用 (動画)

   スライド加工(動画)  3軸移動でZを下げて減速を軽減した。
                 工具 65Φ 切り込みピッチ2mm 送りF8000


   スライド(高速加工)   ヒールガイド加工の応用     ヒールガイド

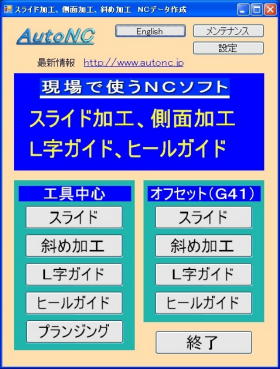

 スライドのメニュー

 【1面加工】   スライド、斜め加工、プランジング

 【2面加工】   L字ガイド

 【3面加工】   ヒールガイド

 ≪共通機能≫

 ◎1度に4本のNCデータを作成します。

   @荒取りチェック用NCデータ   …… 確認したい位置だけを移動する。
   A荒取りNCデータ       ……  @を実行した後、無人加工が可能
     【ラジアス工具で、上から数oピッチで加工します。】

   B仕上チェック用NCデータ    …… 確認したい位置だけを移動する。
   C仕上NCデータ        ……  Bを実行した後、無人加工が可能
      【スパイラルエンドミルで側面加工します。】

 ◎荒取りと仕上のそれぞれの加工時間と切削長を表示します。

 ◎スライド図形表示とNCデータの作図確認ができます。

 ◎NCコードの表示・編集ができます。

 スライド加工(オフセット)の実行画面

 詳しくはマニュアルをご覧ください。


 狭い場所でも工具干渉を防ぐ為、最短加工をしています。

 「荒取り表示」実行画面

 【1面加工】   斜め加工 荒取り

  【2面加工】  L字ガイド 荒取り       【3面加工】   ヒールガイド 荒取り

 突き加工(プランジング加工)  「荒取り表示」実行画面

   荒取り加工  4mmピッチ 一方向

    仕上げ加工  1mmピッチ往復
