角面取り
  AutoNC    現場で使うNCソフト & 輪郭加工 干渉計算エンジン




























  まだ使われたことのない方には、1か月間の試用版をお貸しします。
  メールをください。メールに添付します。

   無料期間が過ぎました。(3年間無料でした)
   2020年10月13日まで、全部のソフトを無料開放しましたが、10月14日以降は、有料になります。
   続けてご使用になりたい方は、ご連絡ください。

      製品版のインストール方法    ライセンスの入れ方





 90°の角の鋼材を、角度台(角度ブロック)に載せて、平面加工する時に使用します。
 下に下がるほど広がる面に合わせて、パスを増やして加工します。
 工具負荷を均一にして、無人で加工できます。
 その他に、縦方向X溝、斜め内側R面が加工できます。


   角面取り パスが増える(動画)


    角面取り




   斜め内側R面

   縦方向V溝

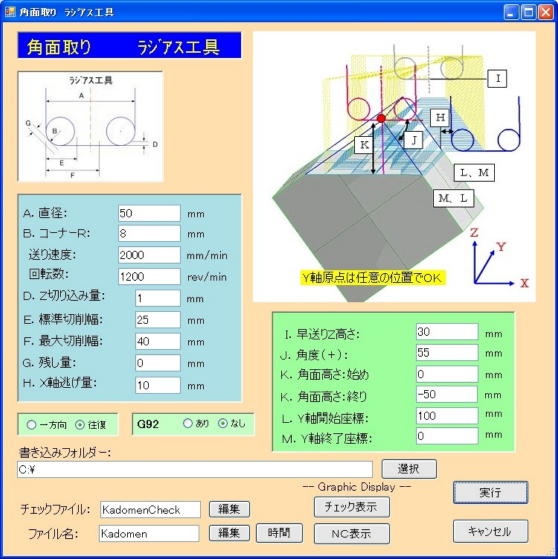

 角面取り 実行画面

 詳しくはマニュアルをご覧ください。

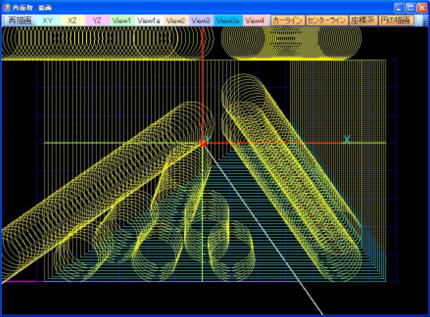

 「NC表示」 水色は工具中心軌跡  黄色の円はチップの径

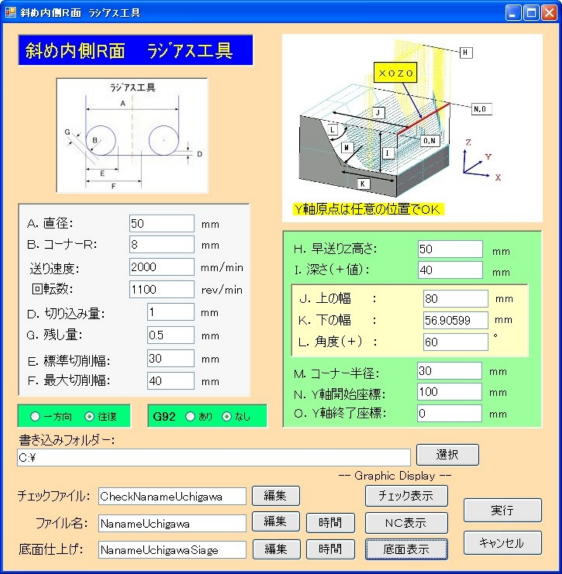

 斜め内側R面 実行画面

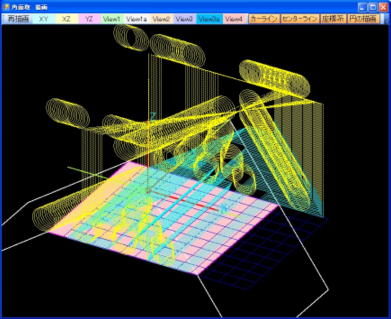

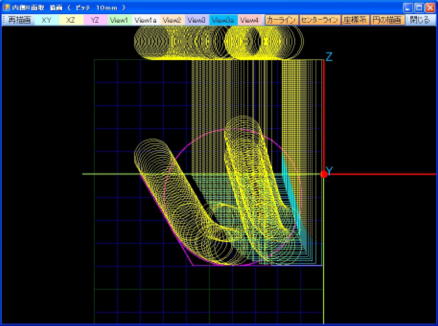

 斜め内側R面 「NC表示」


 縦方向X溝 実行画面


 縦方向X溝 「NC表示」
